Что такое
распределенное питание
неоновых ламп?
распределенное питание
неоновых ламп?
Чтобы ответить на этот вопрос, рассмотрим устройство обычной неоновой вывески (см. рис).
Каждый трансформатор питает несколько ламп. Их общая длина может достигать 10 и более метров. Такой схеме присущи следующие особенности:
- Высокое выходное напряжение трансформаторов (амплитуда на холостом ходу до 15 кВ)
- Монтаж выполняется толстыми высоковольтными проводами (стоимостью около 0,5 долл. на метр).
- Ток в различных сечениях цепи ламп может сильно отличаться в меньшую сторону из-за емкостных и резистивных утечек тока. Особенно сильные емкосные утечки имеют место при использовании электронных высокочастотных трансформаторов.

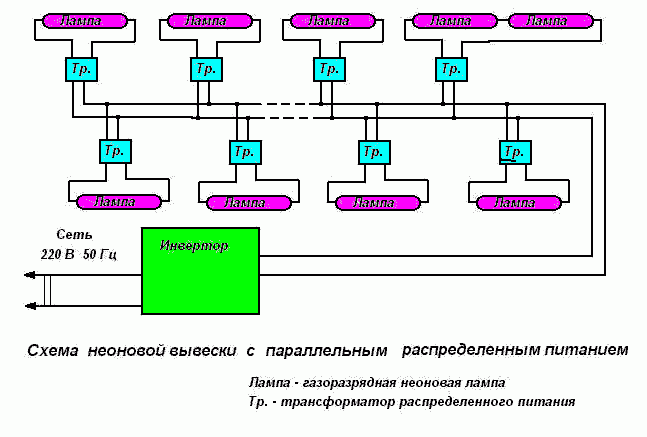

Способ организации распределенного питания неоновых ламп представлен на следующих рисунках.
Мощный генератор-инвертор вырабатывает переменное напряжение ультразвуковой частоты, которое питает совокупность трансформаторов.
К каждому из трансформаторов подключено 1…2 лампы общей длиной до 2,5 метров.
Что это дает:
- Малые размеры трансформаторов. Их можно монтировать рядом с лампами.
- Повышенная надежность и пожарная безопасность из-за низкого напряжения (не более 2 кВ)
- Низкое напряжение в цепях допускает применение обычных проводов.
- Длина кабеля от генератора до вывески может быть 100 и более метров. Такого же порядка может быть длина самой вывески.
- Инвертор может быть установлен в помещении, что упростит его обслуживание.
- Проще организовать многоканальное динамическое управление вывеской.
- Емкостные токи утечки практически не влияют на яркость свечения ламп.
- Один мощный инвертор может запитывать вывеску в 100 и более метров неона.
